Цифровая рентгенографическая система EOS

   Цифровая рентгенографическая система EOS от компании EOS Imaging (Франция) – первое комплексное решение ортопедической рентгенографии. Система EOS обеспечивает получение цельных цифровых рентгеновских снимков всего тела или его части в двух проекциях одновременно с возможностью реконструкции в режиме 3D при значительном снижении дозы рентгеновского облучения. Снижение дозы обусловлено применением уникальной технологии сканирования и использованием линейных газовых датчиков – детекторов рентгеновского излучения. Фронтальные и поперечные цифровые изображения любой длины одновременно за одно сканирование. Для получения полного снимка осуществляется трехмерное воспроизведение изображения, позволяющее визуализировать весовую нагрузку и обеспечивающее возможность автоматического расчета клинических параметров пациента. Система EOS была разработана в результате уникального взаимодействия Нобелевских лауреатов – физиков и ортопедических хирургов, рентгенологов и инженеров по биомедицинскому оборудованию.

   Основные характеристики

  • Одновременное фронтальное и поперечное сканирование

  • Полное цифровое изображение за 25 секунд («с ног до головы»)

  • Минимальная доза рентгеновского излучения

  • 3D реконструкция в положении стоя с весовой нагрузкой

  • Технология цельного бесшовного изображения любой длины

  • Автоматический расчет более 100 клинических параметров

  • Получение серийных изображений для значительного снижения вероятности ошибки

   Цифровая рентгенографическая система EOS: преимущества и инновации в ортопедии

   Принцип работы

   Система 2D/3D (плоской и объемной) рентгенографии с применением малых доз рентгеновского облучения превосходит практически по всем параметрам все существующие способы получения рентгеновских снимков скелетно-мышечной системы. Уникальная конструкция позволяет не только провести обследование пациента в вертикальном прямостоящем положении с распределенным весом, но и получить рентгеновские снимки в двух плоскостях за один сеанс сканирования. С их помощью можно получить цельные цифровые снимки позвоночника или других органов, необходимые для полноценной диагностики и успешного лечения пациентов.

   Пациент располагается стоя или сидя внутри камеры, а механизм с вертикальным приводом перемещает С-образную дугу по всей высоте пациента или по заданной высоте необходимого участка. На С-дуге установлены две независимые рентгеновские системы, предназначенные для одновременного сканирования и получения изображений во фронтальной и боковой плоскостях.

   Специально спроектированный и запатентованный детектор позволяет получать высококачественные изображения при очень незначительных дозах рентгеновского облучения всего тела пациента менее чем за 25 секунд для взрослого человека и примерно вдвое быстрее для пациентов детского возраста. Цифровое изображение немедленно отображается на двумерной 2D рабочей станции. Эти изображения являются непрерывными и цельными и не требуют специального «сшивания» отдельных фрагментов, что позволяет значительно сократить время и улучшить качество получаемого изображения, что очень важно для правильной диагностики и составления плана лечения пациента. В отличие от обычных пленочных или цифровых рентгенографических систем, в системе EOS применяется специальная щелевая технология сканирования, обеспечивающая получение изображения без вертикальных искажений. Отсутствие таких искажений позволяет получать более точные изображения для планирования тактики и стратегии лечения. Например, теперь возможно получить абсолютно точное рентгенографическое изображение всей ноги пациента в масштабе 1:1.

   Детектор (Нобелевская премия в области физики за 1992 год) с высоким динамическим диапазоном и с автоматическим контролем усиления с возможностью компенсации переотраженных рентгеновских лучей позволяет получать высококачественные изображения при незначительной дозе облучения. Уникальная технология системы EOS позволяет уменьшить дозировку в пять-десять раз по сравнению с другими обычными или цифровыми рентгеновскими системами.

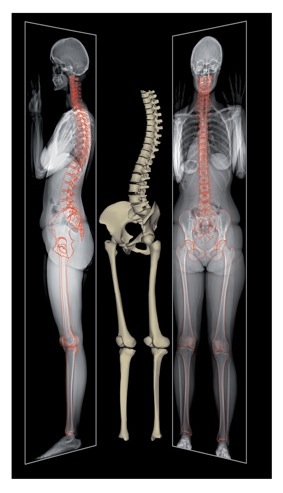

   EOS Imaging разработала также трехмерную (3D) рабочую станцию для воспроизведения объемного, трехмерного изображения на основе данных двумерного сканирования в двух проекциях без дополнительного облучения пациента. Трехмерная модель уникальна вследствие того, что она учитывает вес пациента, что невозможно при использовании других методик, даже компьютерной томографии. Трехмерная (3D) рабочая станция автоматически выполняет ряд вычислений различных трехмерных параметров (угол и расположение) костей скелета, привнося дополнительные возможности к общей оценке состояния скелетно-мышечной системы пациента. Благодаря трехмерному рентгеновскому изображению теперь можно более точно проводить диагностику пациента и наметить наиболее эффективный путь его лечения.

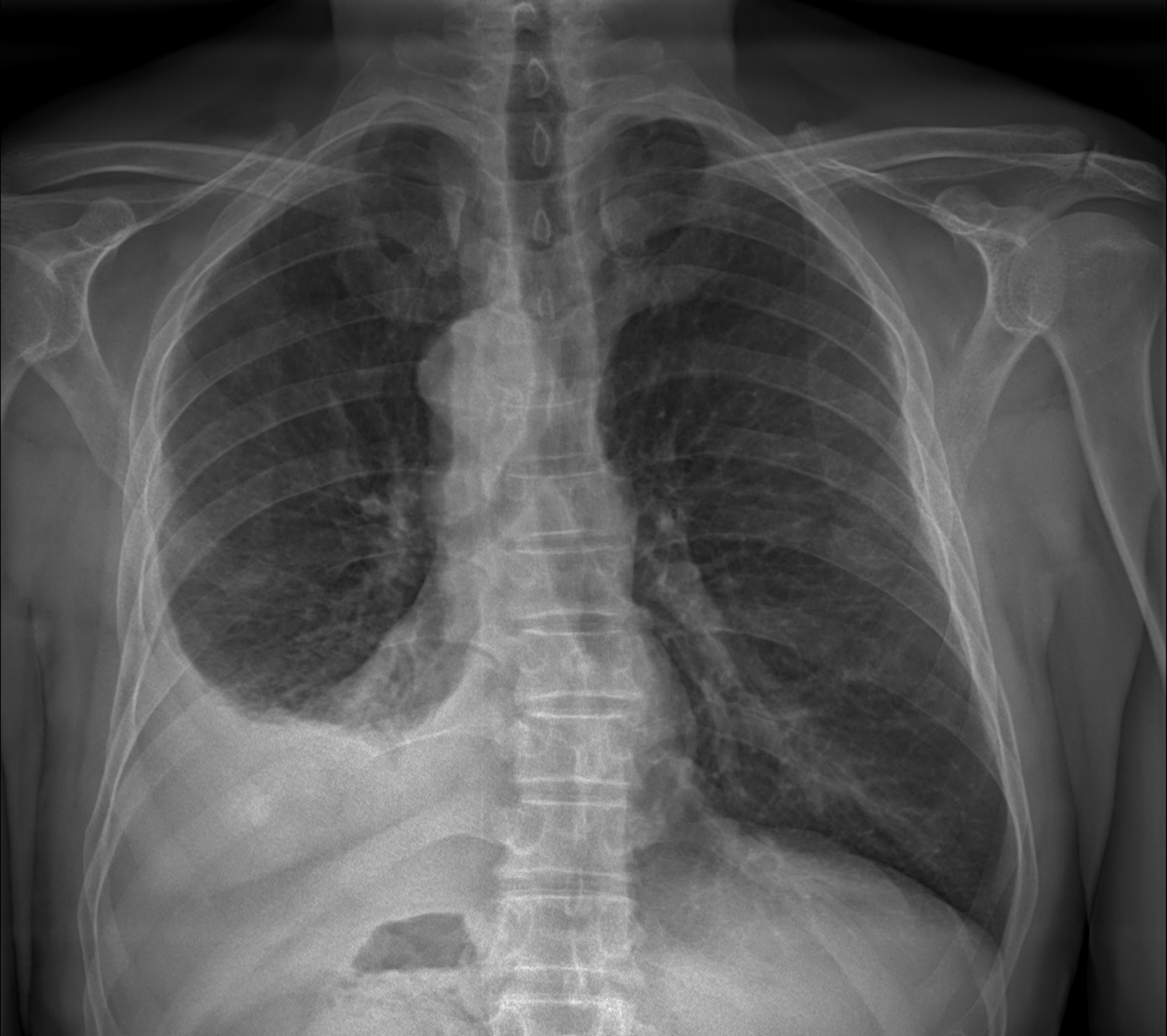

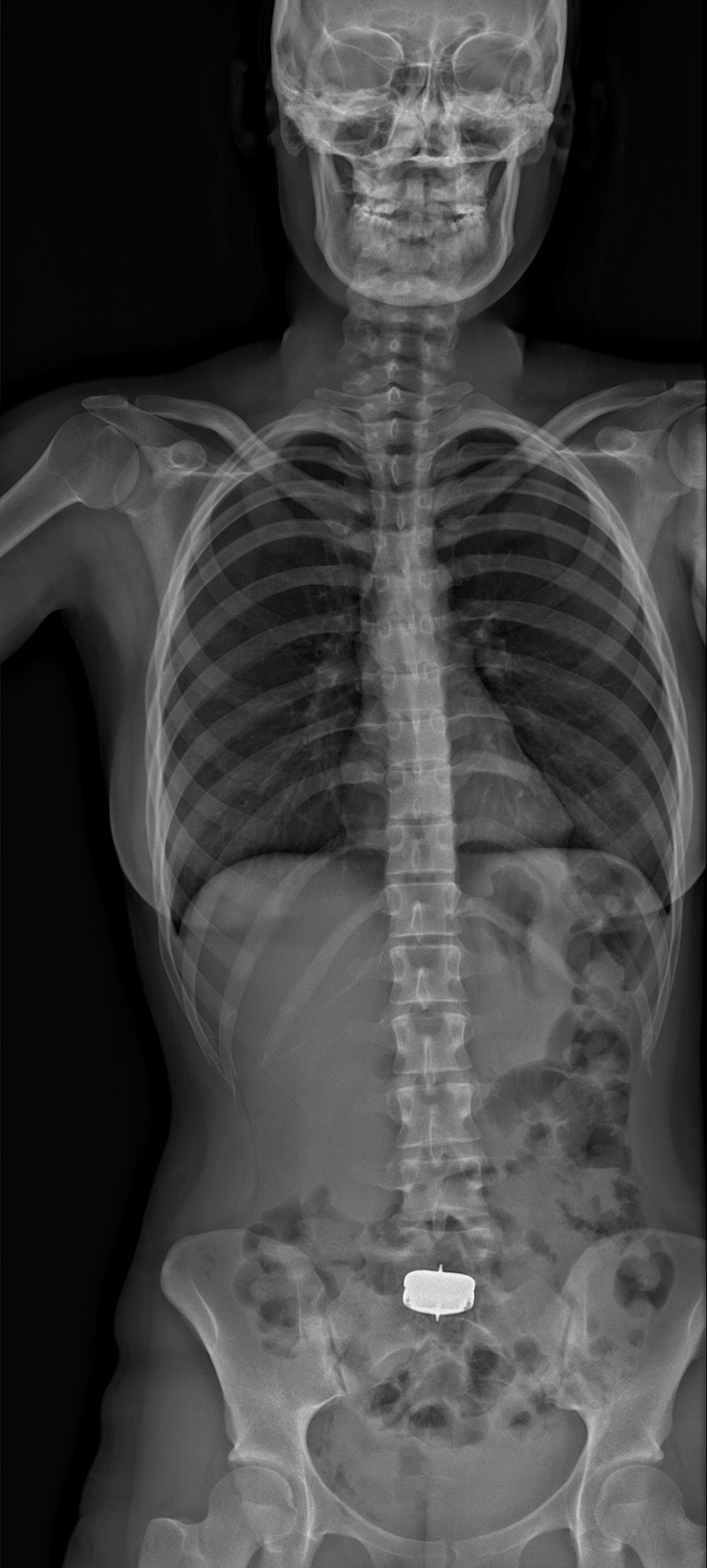

   Образцы изображений



























   Клинические случаи



   Отзывы

  1. ФГУ "РНЦ "Восстановительная травматология и ортопедия" им. Илизарова", Курган















Технические характеристики

Гентри

  • Две рентгеновские трубки
  • Два генератора
  • Два детектора
  • Диапазон вертикального сканирования от 5 до 175 см
  • Горизонтальное рабочее поле 45 см
  • Шаг вертикального сканирования 5 мм

Рентгеновская трубка

  • Теплоемкость анода 3,2 MHU
  • Теплоемкость корпуса анода 2,5 MHU
  • Большое фокальное пятно - 1,3 мм
  • Малое фокальное пятно - 0,6 мм
  • Максимальное напряжение на трубке 120 кВ

Генератор

  • Частота 100 кГц
  • Мощность 80 кВт
  • Шаг регулировки анодного напряжения - 1 кВ
  • Время экспозиции от 1 до 25 секунд

Детектор

  • Автоматическая калибровка
  • Количество пикселей - 1764
  • Размер пикселя 254 микрона
  • Динамический диапазон 30 000
  • Максимальный размер изображения 44,8х175 см

Программное обеспечение

  • Управление информацией о пациенте в соответствии со стандартом DICOM 3.0
  • Выбор зоны исследования (по высоте и ширине)
  • Выбор параметров сканирования: кВ, мА, скорость сканирования
  • Отображение параметров облучения (мГр*см2)
  • Инструменты управления и обработки изображения (параметры окна, масшабирования, измерения)
  • Архивирование и распечатка изображений в соответствии со стандартами DICOM 3.0

Размеры и Вес

  • Наружные размеры: ширина - 2 м, длина - 2 м, высота - 2,7 м
  • Внутренние размеры: ширина - 76 см, длина - 76 см, высота - 2,54 м
  • Ширина входа для пациента - 49,2 см
  • Вес - 1 260 кг
  • Смещенная нагрузка - 440 кг при скорости 30 см/с (максимальная скорость)

Требования к помещению

  • Типовые размеры комнаты: ширина - 4 м, длина - 4 м, высота - 2,75 м (2,75 м - минимальная высота)
  • Статическое сопротивление пола 1 450 кг на поверхность оборудования (480 кг/м2)
  • Приемное устройство: свободная ширина - 1,4 м; свободная длина - 2,5 м; свободная высота 2,04 м
  • Электрическая мощность: 140 кВА; трехфазное питание+нейтраль+заземление, 480 В/60 Гц/175 А - 400В/50 Гц/200 А
  • Монтаж/демонтаж: стандартный
